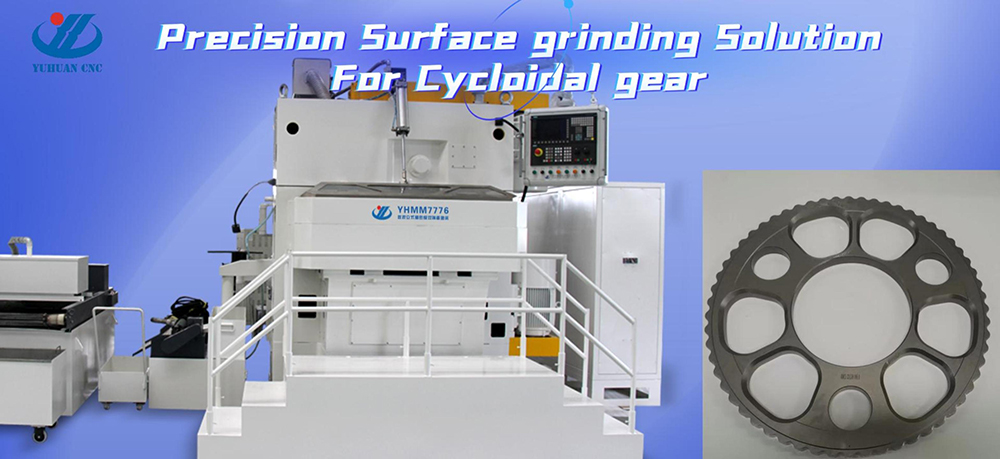

Zehaztasun handiko gainazaleko artezketa fineko irtenbidea-YHMM7776 Engranaje zikloidaletarako

• Lanerako pieza: engranaje zikloidala (φ370mm*19mm);

• Makinaren iradokizuna: YHMM7776 Doitasun handiko fina Artezteko makina ;

• Artezteko eskakizuna: Lautasuna 0.005 mm, Paralelismoa 0.008 mm, Zimurtasuna Ra0.2;







     Cycloidal Gear gainazaleko artezketa zehaztasun mekanizazioaren zati garrantzitsu bat da, eta horrek garrantzi handia du engranajeen zehaztasuna, gainazaleko kalitatea eta transmisioaren errendimendua hobetzeko. Jarraian, Cycloidal Gear amaierako aurpegiaren artezketa zehatza da:

     1. Artezteko helburua Engranaje zikloidalaren gainazaleko artezketaren helburu nagusia engranaje amaierako aurpegiaren lautasuna eta zehaztasuna bermatzea da transmisio-sistemaren eskakizunak betetzeko. Artezketa bidez, engranajearen muturreko aurpegian dauden irregulartasunak, errebak eta marradurak bezalako akatsak ezabatu daitezke, eta engranajearen muntaketaren zehaztasuna eta transmisioaren eraginkortasuna hobetu daitezke.

     2. Artezteko ekipamendua Engranaje zikloidala amaierako aurpegien artezketa dedikatu baten bidez egiten da normalean gainazaleko artezteko. Gailu hauek zehaztasun handiko, zurruntasun handiko eta egonkortasun handiko ezaugarriak dituzte, artezketa prozesuan egonkortasuna eta zehaztasuna berma ditzaketenak. Aldi berean, artezteko tresna osagarriez hornitu behar da, hala nola artezteko gurpil egokiak eta artezteko fluidoak, artezketa eraginkortasuna eta prozesatzeko kalitatea hobetzeko.

     3. Artezketa-prozesuaBloketa eta kokatzea: Arteztu aurretik, engranaje zikloidala artezgailuan behar bezala lotu eta zehaztasunez kokatu behar da. Hau artezketa-prozesuan zehar engranajearen egonkortasuna eta zehaztasuna bermatzeko tresna eta kokapen-gailuen bidez lortzen da.Artezte-gurpilen hautaketa eta apainketa: Artezketa-gurpil egokia aukeratzea funtsezkoa da artezketa-kalitaterako. Artezteko gurpilaren materiala, alearen tamaina eta gogortasuna bezalako parametroak prozesatzeko eskakizunen arabera hautatu behar dira. Arteztu aurretik, artezteko gurpila ere jantzi behar da bere formak eta zehaztasunak prozesatzeko baldintzak betetzen dituela ziurtatzeko. Artezteko parametroen ezarpena: Artezteko parametroen artean, artezteko gurpilaren abiadura, elikadura-abiadura, artezketa-sakonera, etab. Parametro hauen ezarpena erabatekoa izan behar da. Prozesatzeko eskakizunak, artezketa-gurpilaren ezaugarriak eta ekipamenduaren errendimendua bezalako faktoreetan oinarrituta kontuan hartzen da artezketa-prozesuaren egonkortasuna eta prozesatzeko kalitatea bermatzeko. Artezketa-prozesua: Artezketa-prozesuan zehar, artezketa-gurpila engranajearen amaierako aurpegiarekiko kontaktuan eta mugitzen da. eta amaierako aurpegiaren lautasuna eta doitasuna materiala kenduz lortzen dira. Artezketa prozesuan zehar, arreta handia jarri behar da prozesatzeko egoerari eta artezketa-gurpilen higadurari, eta artezteko parametroak eta artezketa-gurpilaren egoera denboran doitzea. Ikuskapena eta onarpena: Artezketa amaitu ondoren, engranajearen amaierako aurpegia behar da. ikuskatu eta onartu. Honek, normalean, muturreko aurpegiaren lautasuna, paralelismoa eta bertikaltasuna bezalako parametroak neurtu eta prozesatzeko eskakizunekin alderatzen ditu. Baldintzak betetzen ez baditu, berraztertzea edo birprozesatzea beharrezkoa da.

     4. Artezketa kalitatean eragiten duten faktoreak Artezteko gurpilaren ezaugarriak: Artezteko gurpilaren materialak, partikulen tamainak eta gogortasunak eragin handia dute artezketa-kalitatean. Artezteko gurpil egokiek artezketa-eraginkortasuna eta prozesatzeko kalitatea hobetu ditzakete. Artezteko parametroak: Artezteko parametroen ezarpenak zuzenean eragiten du artezketa-prozesuaren egonkortasuna eta prozesatzeko kalitatea. Arrazoigabeko parametroen ezarpenak arazoak sor ditzake, hala nola prozesatzeko zehaztasuna murriztea edo artezteko gurpila kaltetzea.Ekipoaren errendimendua: Artezteko errendimenduak eta zehaztasunak ere eragin handia dute artezketa-kalitatean. Zehaztasun handiko artezgailuek egonkortasuna eta zehaztasuna berma ditzakete prozesatzeko garaian.Eragiketa-trebetasunak: operadorearen trebetasunak eta esperientziak ere nolabaiteko eragina dute artezketa-kalitatean. Operadore trebeek artezketa-prozesua hobeto kontrola dezakete eta prozesatzeko kalitatea hobetu dezakete.5. Aplikazio-eremuak Engranaje zikloidalak oso erabiliak dira eremu askotan, hortz-egitura bereziagatik eta transmisio-errendimendu bikainagatik, hala nola transmisio mekanikoa, robot-junturak, aeroespaziala, etab. Hori dela eta, engranaje zikloidalen amaierako aurpegia artezteko teknologiak aplikazio-balio eta garapen-aukera garrantzitsuak ditu. .Laburbilduz, Cycloidal Gear-en amaierako aurpegiko artezketa prozesu konplexu eta delikatua da, prozesatzeko zehaztasuna eta kalitatea bermatzeko ekipamendu eta prozesu bereziak behar dituena. Artezteko gurpilen arrazoizko aukeraketa, artezketa-parametroak ezarri eta funtzionamendu-trebetasunak menderatuz, engranaje zikloideen amaierako aurpegiaren doitasun handiko eta lautasun handiko prozesatzea lor daiteke.
